将Roon引入我的听音系统的一些经验

系统迁移

我对之前的听音系统还是比较满意的，我并不是发烧友，当系统的音质能达到一定程度，剩下的就是音乐欣赏的事情了。这个系统我用了很多年，也没打算做什么调整。试用了Roon后，我比较喜欢它的和音乐管理，关联，搜索，流媒体音乐深度集成等特性，就购买了帐号，正式将Roon引入了我的听音系统，并归一化了所有的终端。

我之前听音系统的网络拓扑

我之前的听音系统终端并没有归一，音频的流动主要以DLNA为主，因为解码器的Bridge卡作为Render，内部通过I2S输入解码板，效果非常好，我又不想折腾各种USB,同轴，光纤的连接，线材不菲且完全不在我的知识范围内。

群晖NAS作为Media Server，解码器，Mac软件，智能音箱作为Render，电脑、手机和Pad的软件作为Browser和Controller

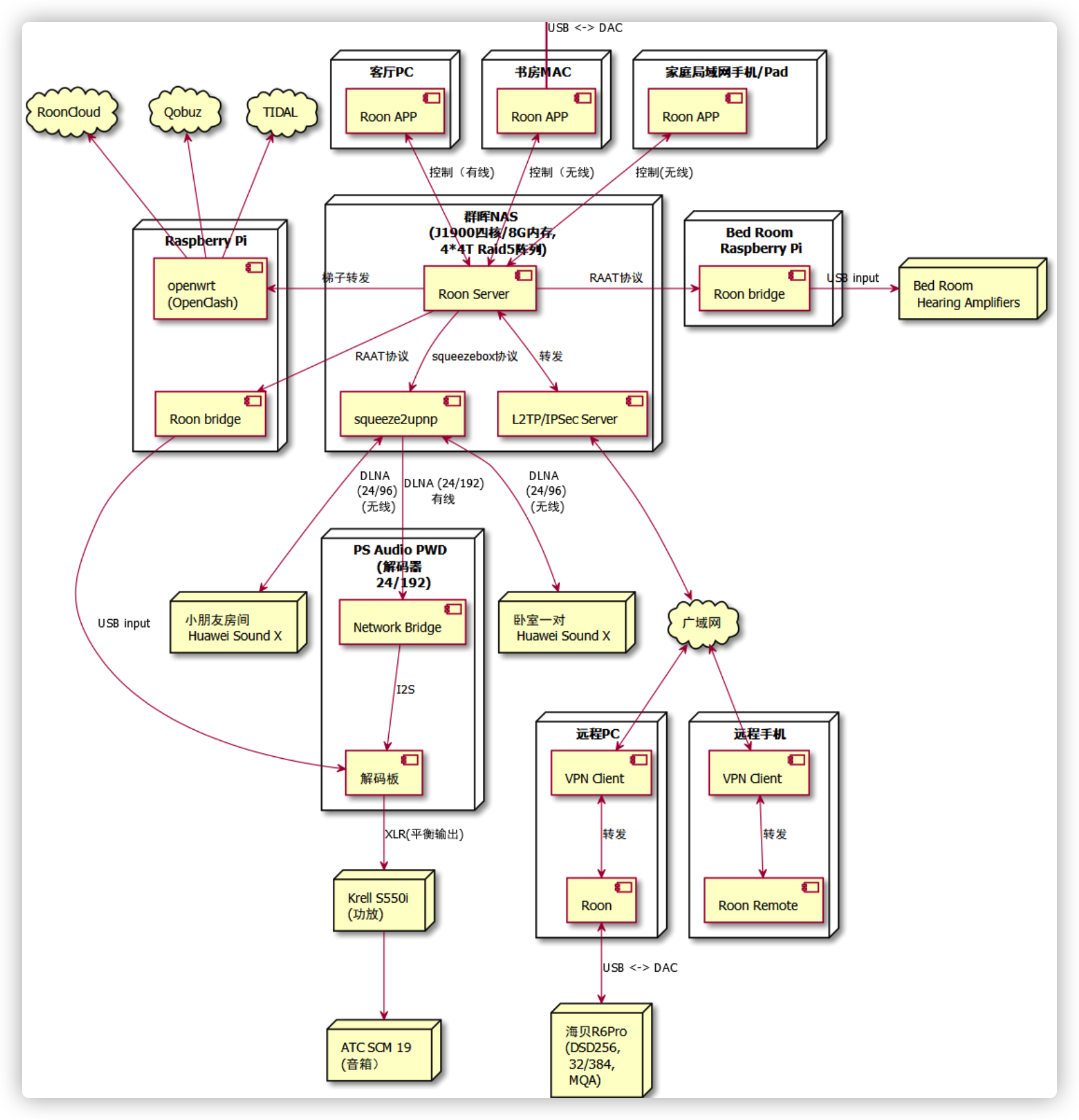

引入Roon后听音系统网络拓扑

Roon的帐号挺贵的，加上我对原来的硬件还算满意，所以想最大限度的利用，思想就是用Roon Core管理音乐，同时将Roon的RAAT协议都转为DLNA，复用现有的设备。电脑、手机、平板的客户端都统一到Roon Remote。

感谢philippe开发的SqueezeBox桥接到Upnp的软件squeeze2upnp，使得我复用原有DLNA系统的想法成为了可能，而且他对待用户的反馈是否友好，耐心解答并能很快做出修改。

安装Roon

在这个网站下载群晖NAS的套件： https://roononnas.org/de/synology-2/
在共享文件夹中创建一个名字叫"RoonServer"的共享目录强烈建议使用SSD安装Roon，因为Roon服务器的随机访问速度很关键，我的NAS没有SSD安装槽位，只能通过USB 3.0的盒子接入SATA3固态硬盘。如果接入外置存储，将外置存储的名字改为RoonServer

选择手动安装套件，安装过程比较长

手机，PC, MAC, Pad的客户端可以参考官网安装： https://roonlabs.com/downloads

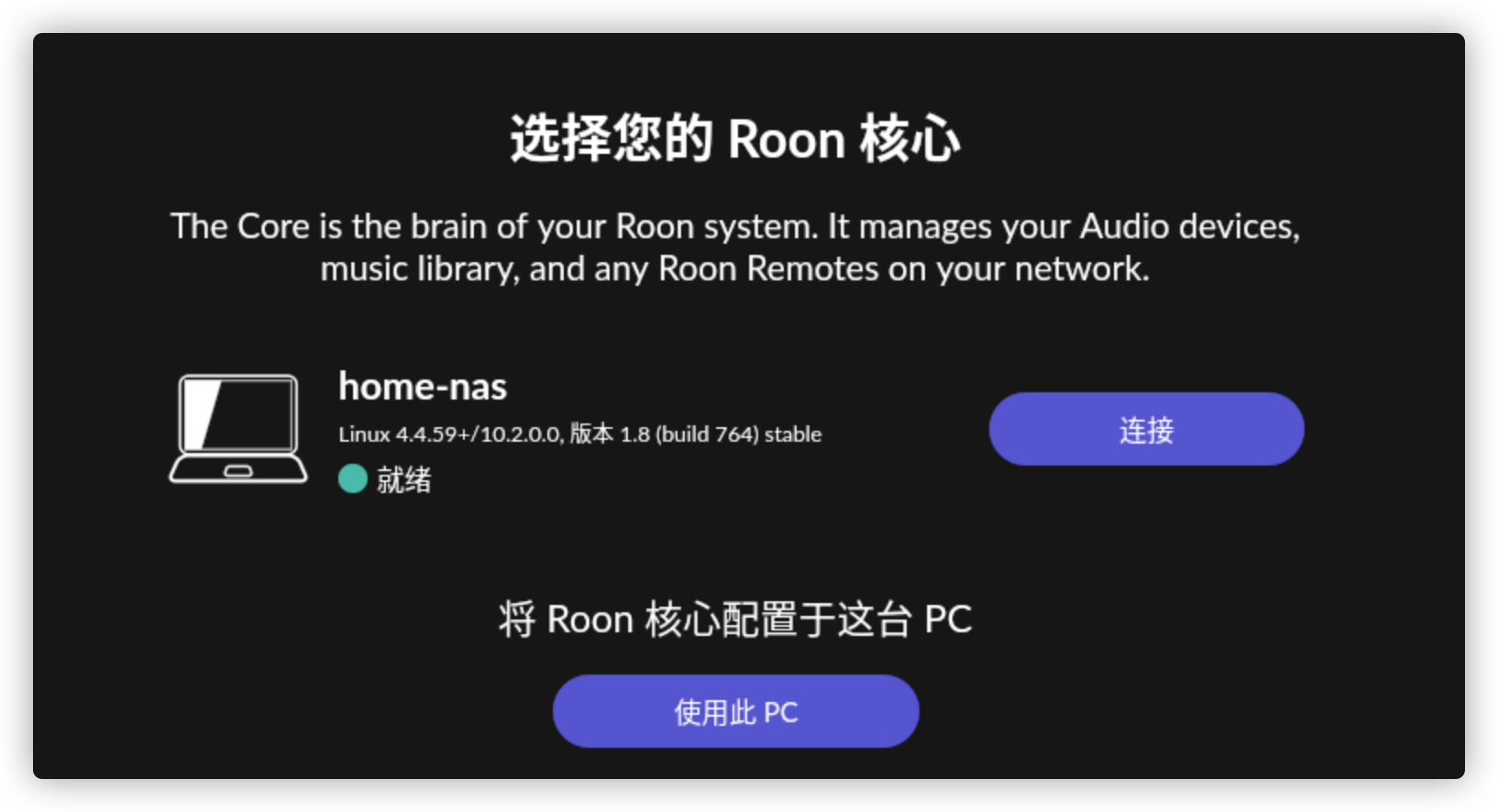

以Windows为例，在PC上启动Roon，就回发现群晖NAS的Core，连接就可以使用

如何为Roon增加DLNA输出

Roon本身不支持输出，但是支持Squeezebox设备（就是LMS（Logitech Media Server）体系）

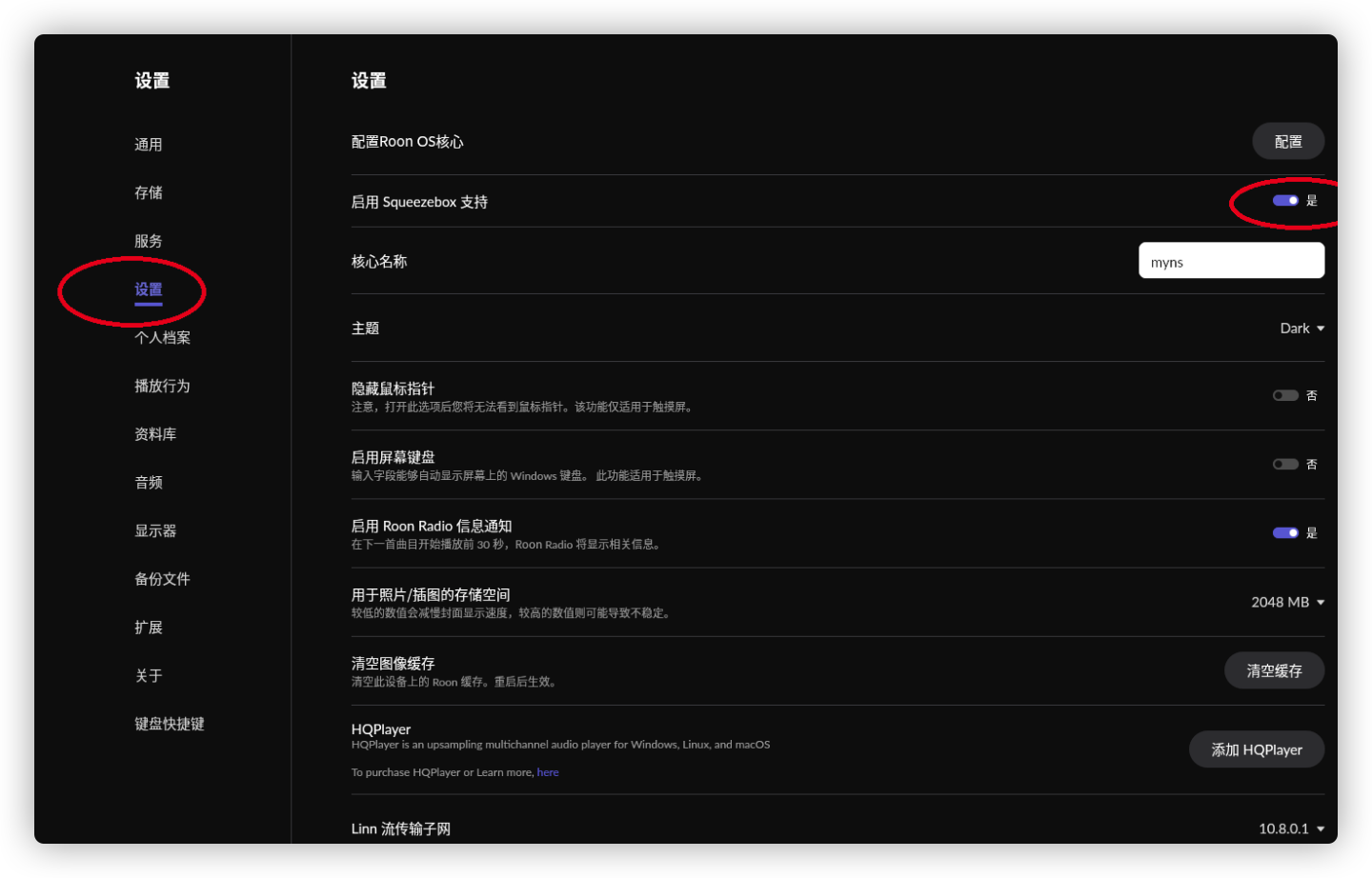

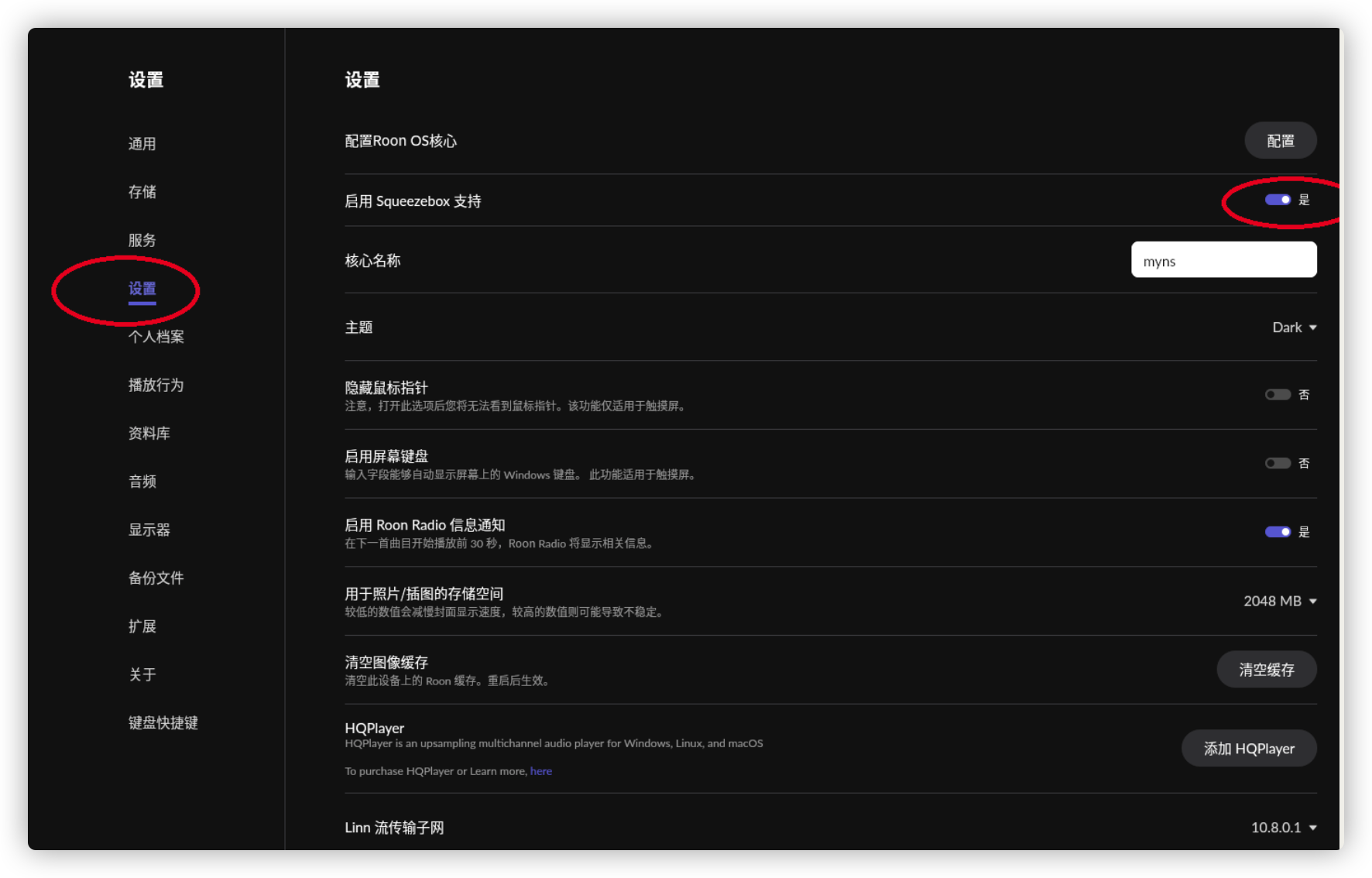

下图就是在Roon设置中打开对squeezbox的支持。

打开SqueezeBox设置

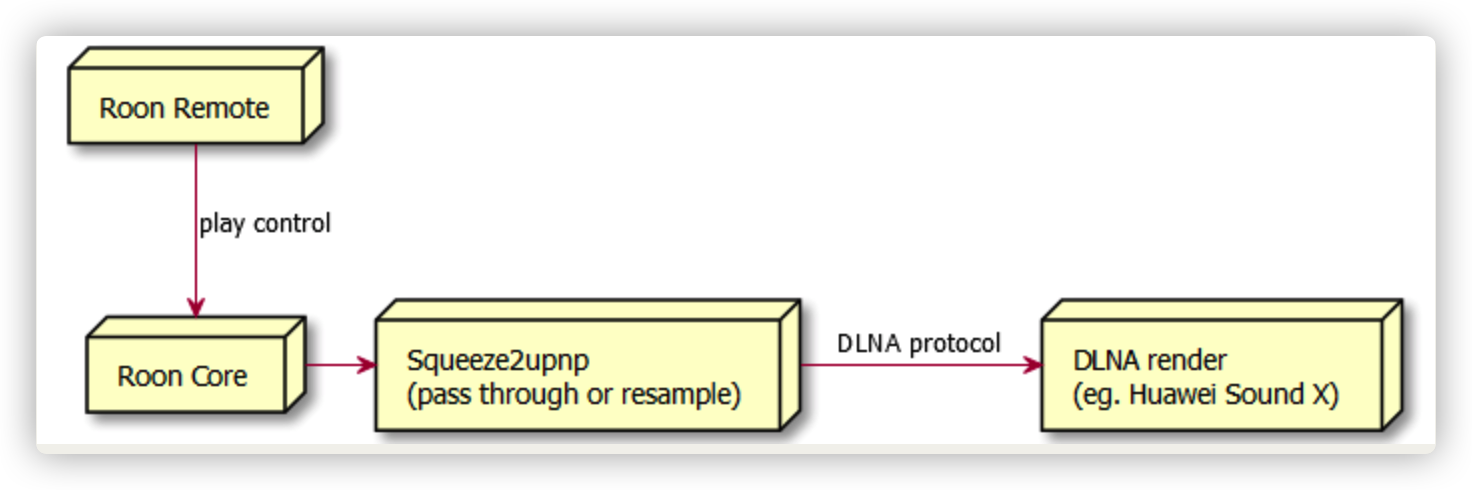

接下来的思路就是做一个桥，将Roon使用Squeezebox协议输出的音频转成DLNA的协议

使用这个软件实现：Squeeze2upnp，他的目的就是将DLNA设备变成SqueezeBox设备

软件github地址：https://github.com/philippe44/LMS-to-uPnP 里面有下载地址和提供支持的论坛地址

安装

安装非常简单，从github网址给出的下载网站下载最新的安装包解压即可。

！！！重要，需要安装1.49.8之后的版本，这之前的版本不支持Huawei Sound，我和作者squeeze2upnp的作者philippe反馈后并提供日志后，他经过修改，新出了版本用于支持Huawei Sound

安装包解压后有一个Bin目录，所有平台的可执行文件都在里面。

ls ./Bin
cc32160mt.dll  libmad-0.dll   libopusfile-0.dll  pthreadBC2.dll               squeeze2upnp-armv5te-static  squeeze2upnp-bsd-x64-static    squeeze2upnp-ppc-static    squeeze2upnp-x86            ssleay32.dll
libeay32.dll   libogg-0.dll   libsoxr.dll        squeeze2upnp-aarch64         squeeze2upnp-armv6hf         squeeze2upnp-osx-multi         squeeze2upnp-sparc         squeeze2upnp-x86-64
libfaad2.dll   libogg.dll     libvorbis.dll      squeeze2upnp-aarch64-static  squeeze2upnp-armv6hf-static  squeeze2upnp-osx-multi-static  squeeze2upnp-sparc-static  squeeze2upnp-x86-64-static
libFLAC.dll    libopus-0.dll  libvorbisfile.dll  squeeze2upnp-armv5te         squeeze2upnp-bsd-x64         squeeze2upnp-ppc               squeeze2upnp-win.exe       squeeze2upnp-x86-static

尽管Squeeze2upnp是LMS的一个插件，但是他并不依赖LMS，可以独立运行。解压后在Bin目录下后缀为_static的可执行程序都是独立执行程序

Squeeze2upnp支持Windows, OSX, or Linux x86/64, ARM and OSX

可以从可执行的程序名中看出哪个可执行程序对应什么平台。

例如树莓派，你可以选择： squeeze2upnp-armv6hf-static 例如群晖X86 NAS，你可以选择： squeeze2upnp-x86-64-static

对于Linux，对应你平台的执行文件需要增加可执行属性，例如

chomd a+x squeeze2upnp-x86-64-static

以下描述以都以群晖NAS为例，其他的平台将命令中的可执行程序替换为对应平台的执行程序即可。

DLNA设备发现

对于第一次使用，或者希望重新创建一个配置文件，需要执行以下命令:

./Bin/squeeze2upnp-x86-64-static -i config.xml
[22:18:38.897023] main:1756 Starting squeeze2upnp version: v1.49.6 (Feb 13 2021 @ 14:45:36)
[22:18:38.904985] main:1764

!!!!!!!!!!!!!!!!!! ERROR LOADING CONFIG FILE !!!!!!!!!!!!!!!!!!!!!

[22:18:38.943266] Start:1518 Binding to 192.168.1.100:49152 (http:0)
[22:18:39.363148] AddMRDevice:1405 [0xc41840]: adding renderer (HUAWEI Sound-0286)
[22:18:39.363354] AddMRDevice:1418 [0xc41840]: cannot get mac HUAWEI Sound-0286, creating fake fcceaf23
[22:18:39.371278] MasterHandler:1036 [0xc41840]: subscribe success
[22:18:39.395668] AddMRDevice:1405 [0xc43a58]: adding renderer (LIVINGROOM)
[22:18:39.395813] AddMRDevice:1418 [0xc43a58]: cannot get mac LIVINGROOM, creating fake 13a64ae6
[22:18:39.428824] MasterHandler:1036 [0xc43a58]: subscribe success
[22:19:00.344578] Stop:1540 stopping squeezelite devices ...
[22:19:00.344673] Stop:1544 terminate update thread ...
[22:19:00.344770] Stop:1549 terminate main thread ...
[22:19:00.344824] Stop:1553 stopping UPnP devices ...

等程序执行完，就会生成一个基础配置文件（config.xml，这个名字可以按照你的指定更换），里面包括默认配置和发现的你的局域网的DLNA设备。注：你的DLNA Render设备需要打开才能被发现并生成配置。

其中…段是针对你所有设备的通用配置

每个发现的设备都有一个…段，你可以在段中设置和common中相同的参数，这个参数会针对这个设备覆盖common参数。

以我的设备为例，生成的设备配置如下:

<device>
    <udn>uuid:b8aabe2db4df5481eb8b4f4cf3f302eac9a1539192127404166af840a41a0945</udn>
    <name>HUAWEI Sound-0286</name>
    <friendly_name>HUAWEI Sound-0286</friendly_name>
    <mac>bb:bb:23:af:ce:fc</mac>
    <enabled>1</enabled>
</device>
<device>
    <udn>uuid:9166ce01-e4b5-4d56-8a1a-6a031b3b416b</udn>
    <name>LIVINGROOM</name>
    <friendly_name>LIVINGROOM</friendly_name>
    <mac>bb:bb:e6:4a:a6:13</mac>
    <enabled>1</enabled>
</device>

其中LIVINGROOM是我客厅的PS Audio PWD解码器，而HUAWEI Sound-0286则是卧室的Huawei智能音箱

接下来要对config.xml做一些简单的配置修改。例如, 在"common"段设置了设备最大支持48Khz采样率，但是如果你的设备的最大采样率是192Khz，你可以在"device"段进行覆盖:

<common>
  ...
  <sample_rate>48000</sample_rate>
  ...
</common>
<device>
  ...
  <sample_rate>192000</sample_rate>
  ...
</device>

尽管根据测试华为智能音箱支持24bit/192Khz，但是华为给出的规格是24bit/96Khz，所以建议还是把Huawei Sound的采样率设置为96Khz

每个被发现的设备的"enable"属性都是1，表示会为这个设备生成一个桥设备，在Roon设置里面的音频设备列表展现，如果你不想在Roon中使用这个设备，就将enable设置为0.

“device"段里面有一个有个属性是DLNA Render的标识，类似:

<mac>bb:bb:e6:4a:a6:13</mac>

这是这个设备的标识，后续发现设备时，设备mac地址和这个段相同，就不会添加新的设备，并使用这个"device"设置的属性进行处理。

！！！！！！最重要的一点: 将roon_mode属性设置为1，否则Roon下可能不工作

<roon_mode>1</roon_mode>

!!!!! **另外重要的一点，需要在Huawei Sound的"device"段中增加以下属性，否则会不能播放下一首，或者播放进度条不走

<accept_nexturi>1</accept_nexturi>

后续有新设备发现，squeeze2upnp会为新设备增加一个device段到配置文件。如果你不想自动增加新设备（可能会造成问题），可以将"common"段的"enabled"属性设置为0

运行

测试运行：

squeeze2upnp-x86-64-static -x config.xml

调试信息会输出在终端

正式运行

./Bin/squeeze2upnp-x86-64-static -z -x config.xml

要用-z参数在后台运行，否则即使使用Linux在后台运行，会占用一个CPU核的全部资源

然后需要开机启动就将上诉命令加入到/etc/rc.local 中即可

Roon配置

在Roon的“设置”->“音频"中启用桥设备，并给其命名，例如命名为Huawei Sound

打开SqueezeBox设置

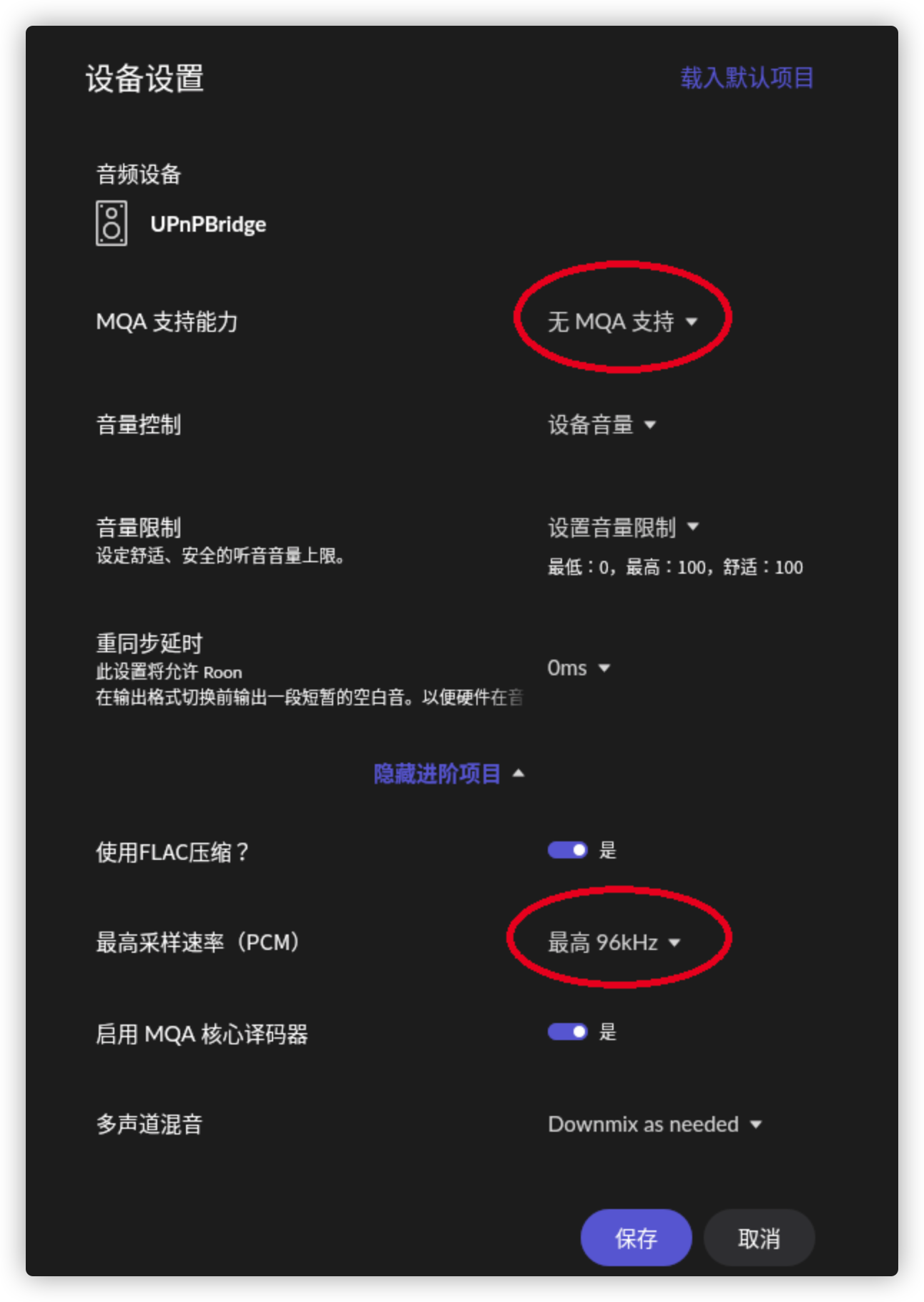

对设备进行一些简单配置

打开SqueezeBox设置

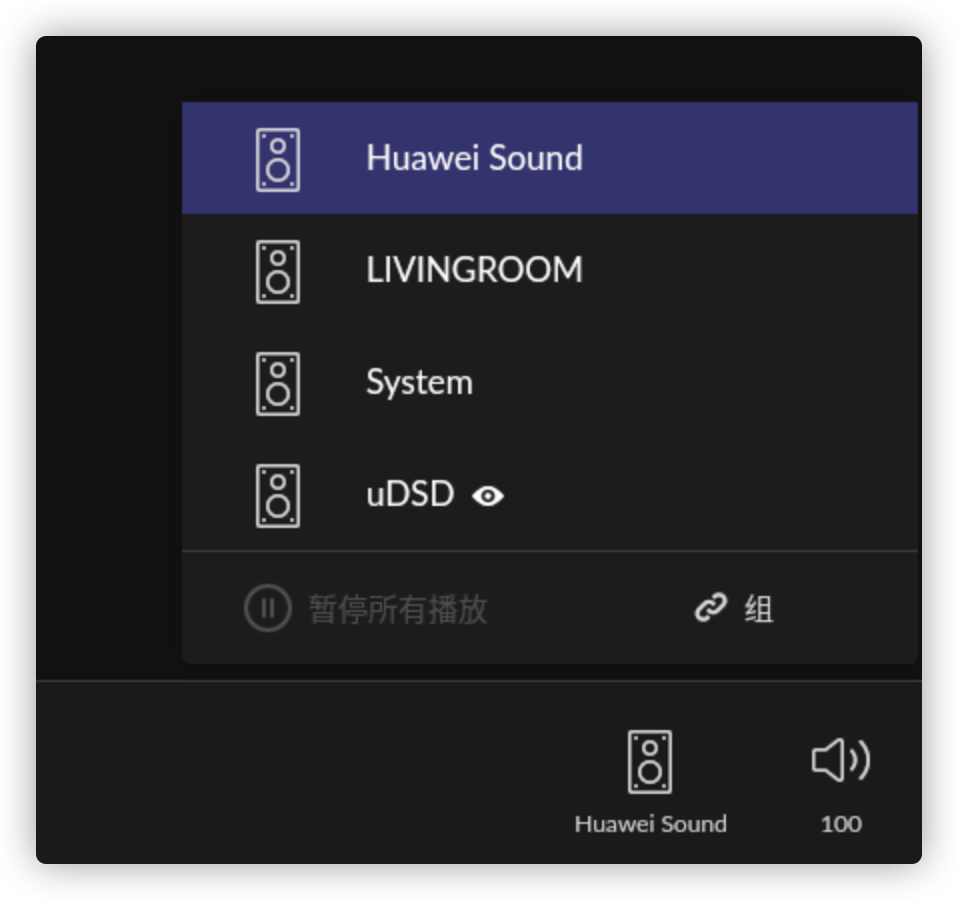

在右下角的设备选择那里选择需要播放的设备，例如Huawei Sound音箱

打开SqueezeBox设置

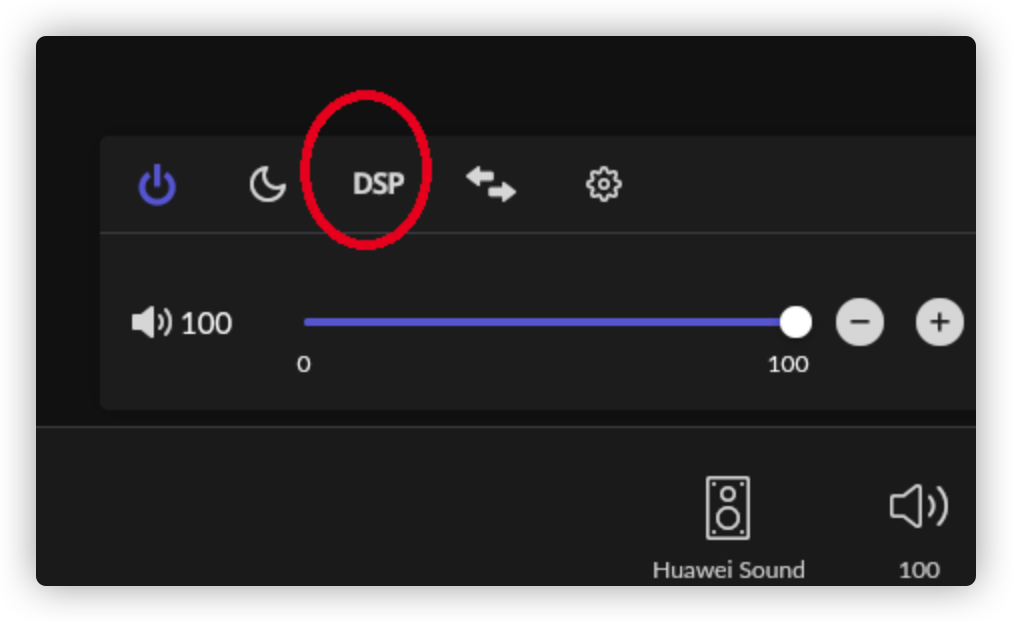

然后打开设备的DSP选项

打开SqueezeBox设置

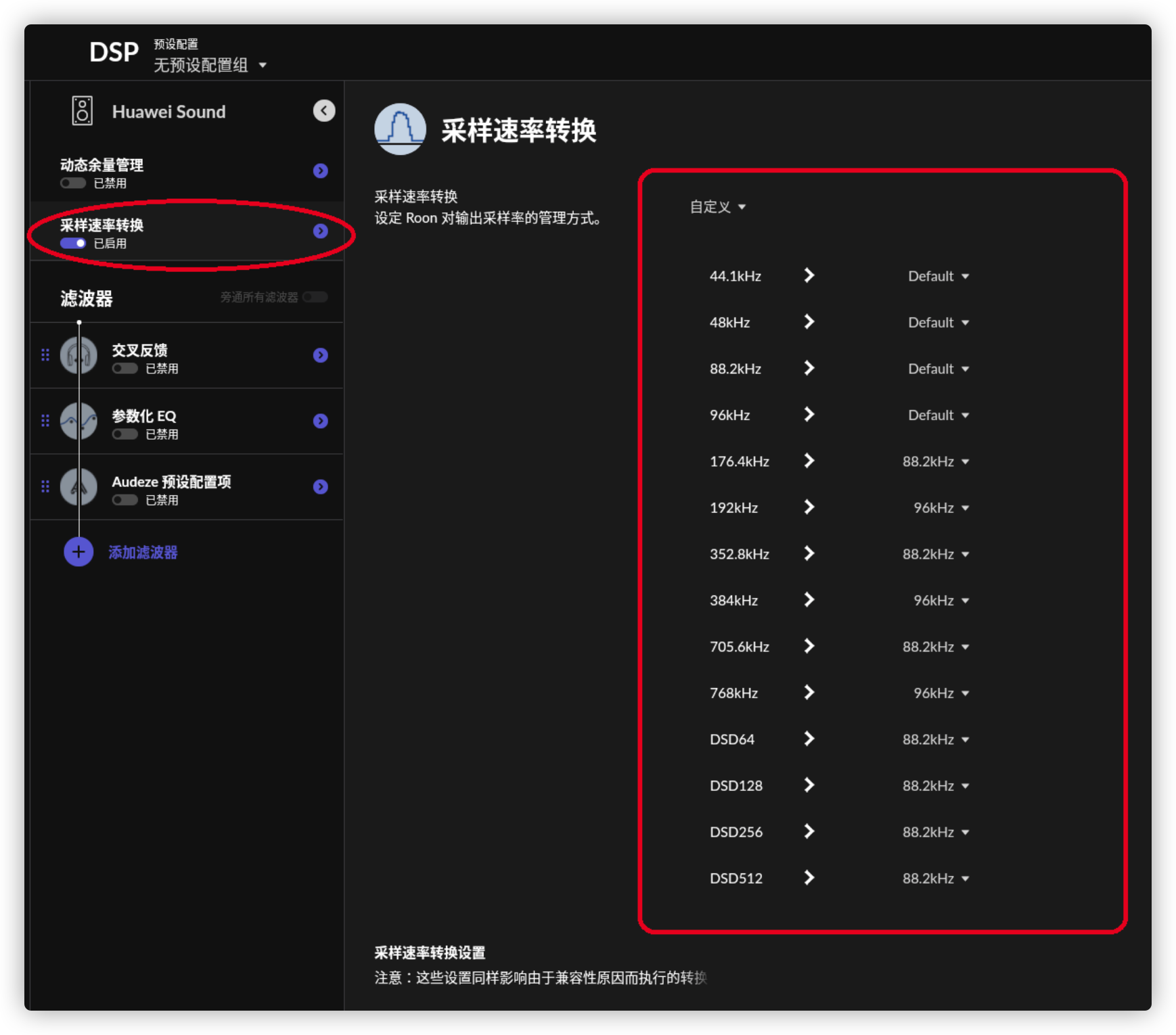

将Huawei Sound高于96k码率的音乐和DSD音乐进行转换

打开SqueezeBox设置

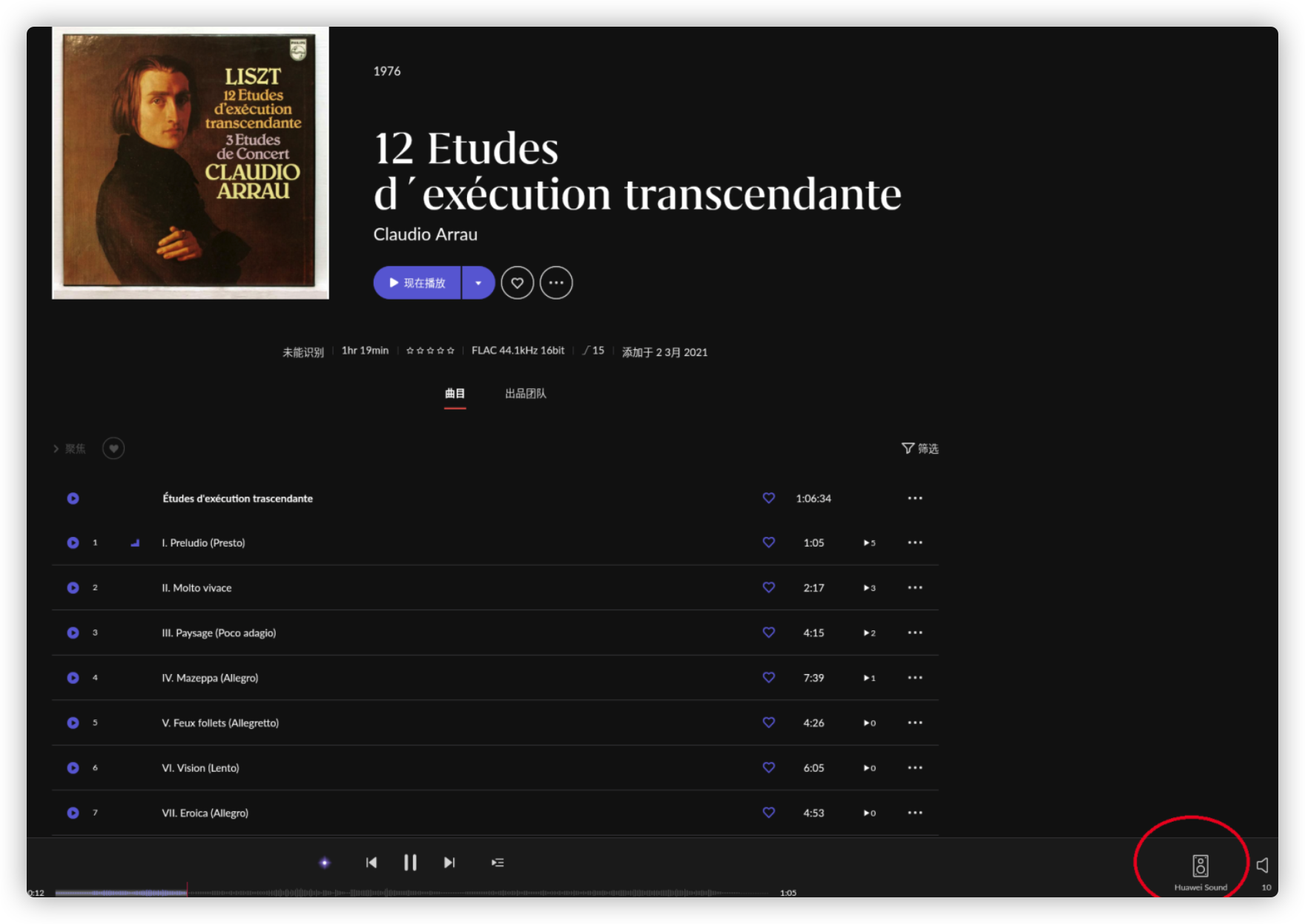

最终效果

这下，就可以在Roon系统中使用Huawei智能音箱了

打开SqueezeBox设置

使用docker运行squeeze2upnp

上面的squeeze2upnp安装过程依赖命令行，有点复杂，我简单做了一个docker镜像，在群晖上可以通过docker套件的界面来部署squeeze2upnp

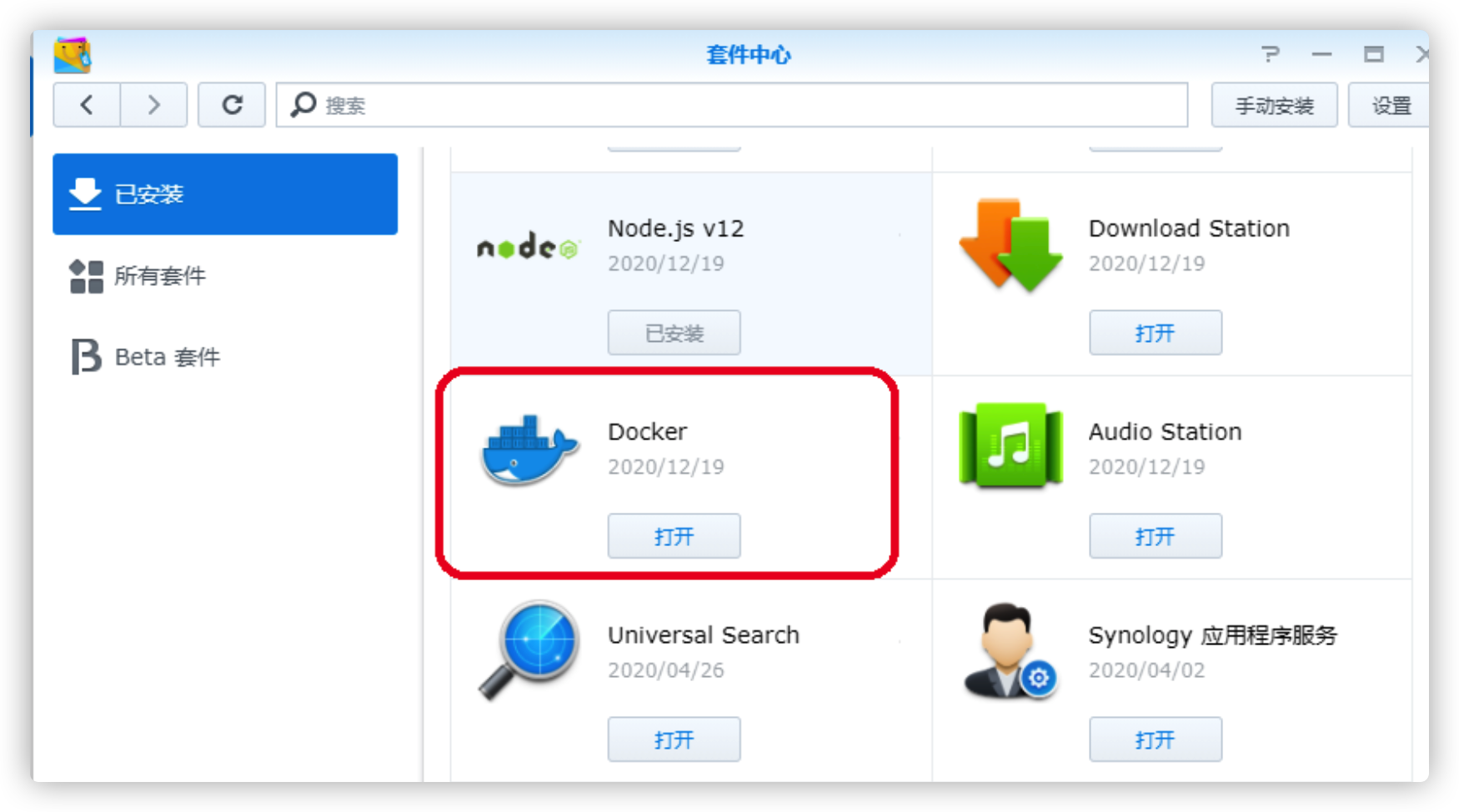

首先需要在群晖上安装官方的docker套件：

Docker套件

打开Docker套件界面搜索镜像hjianhao/hjianhao-squeeze2upnp

搜索镜像

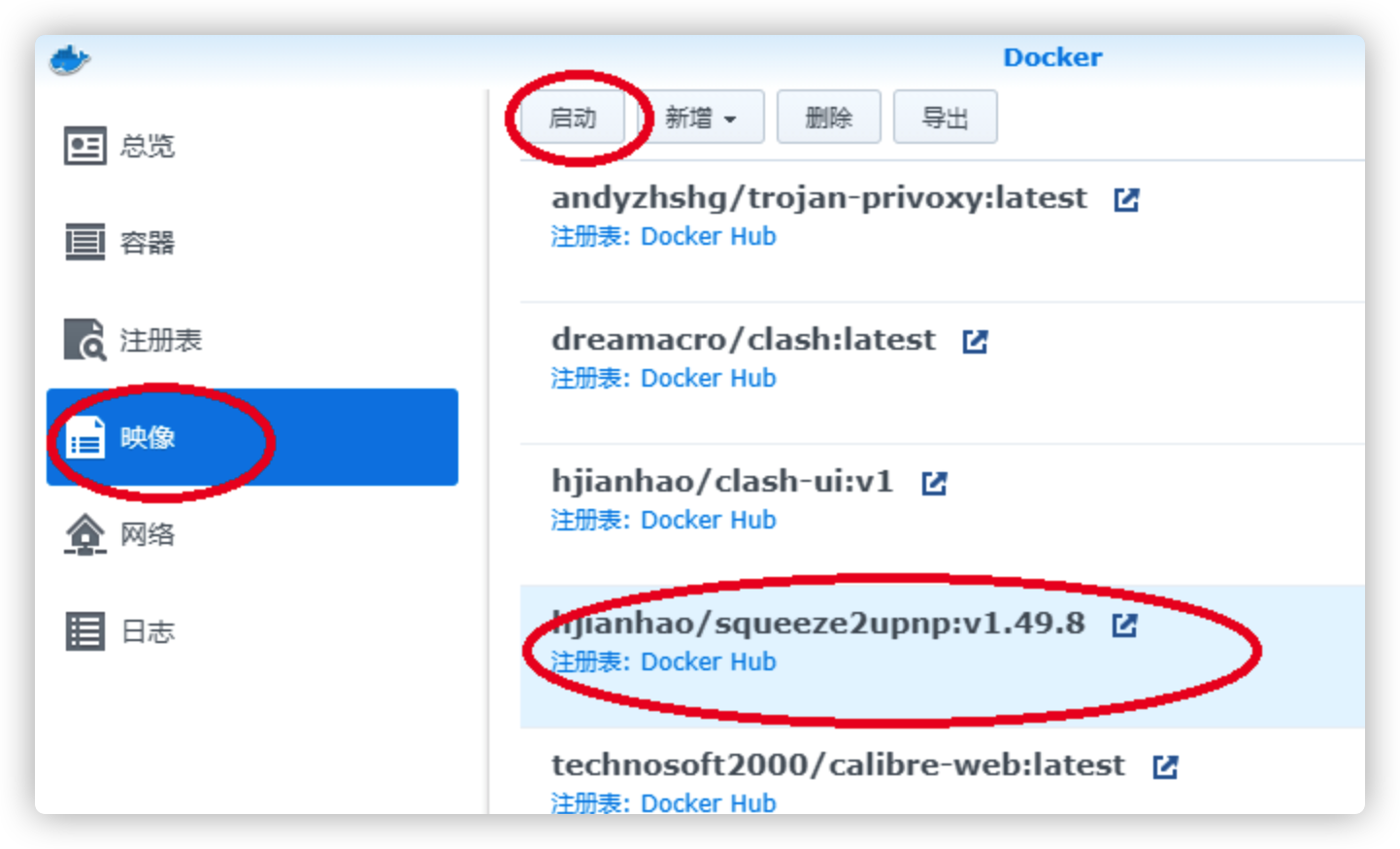

搜索到镜像后下载，并在映像界面启动容器

启动容器

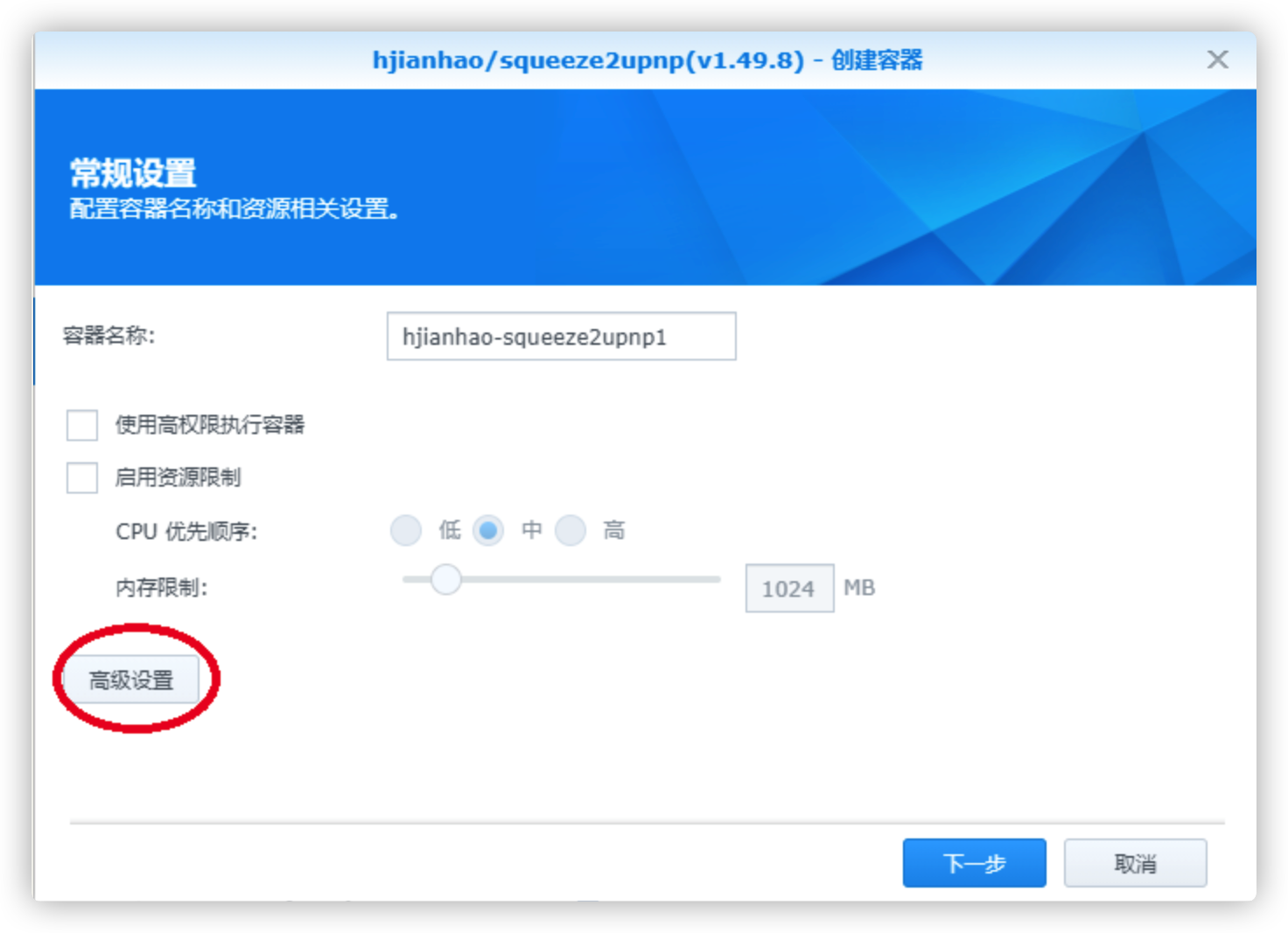

选择高级设置

高级设置

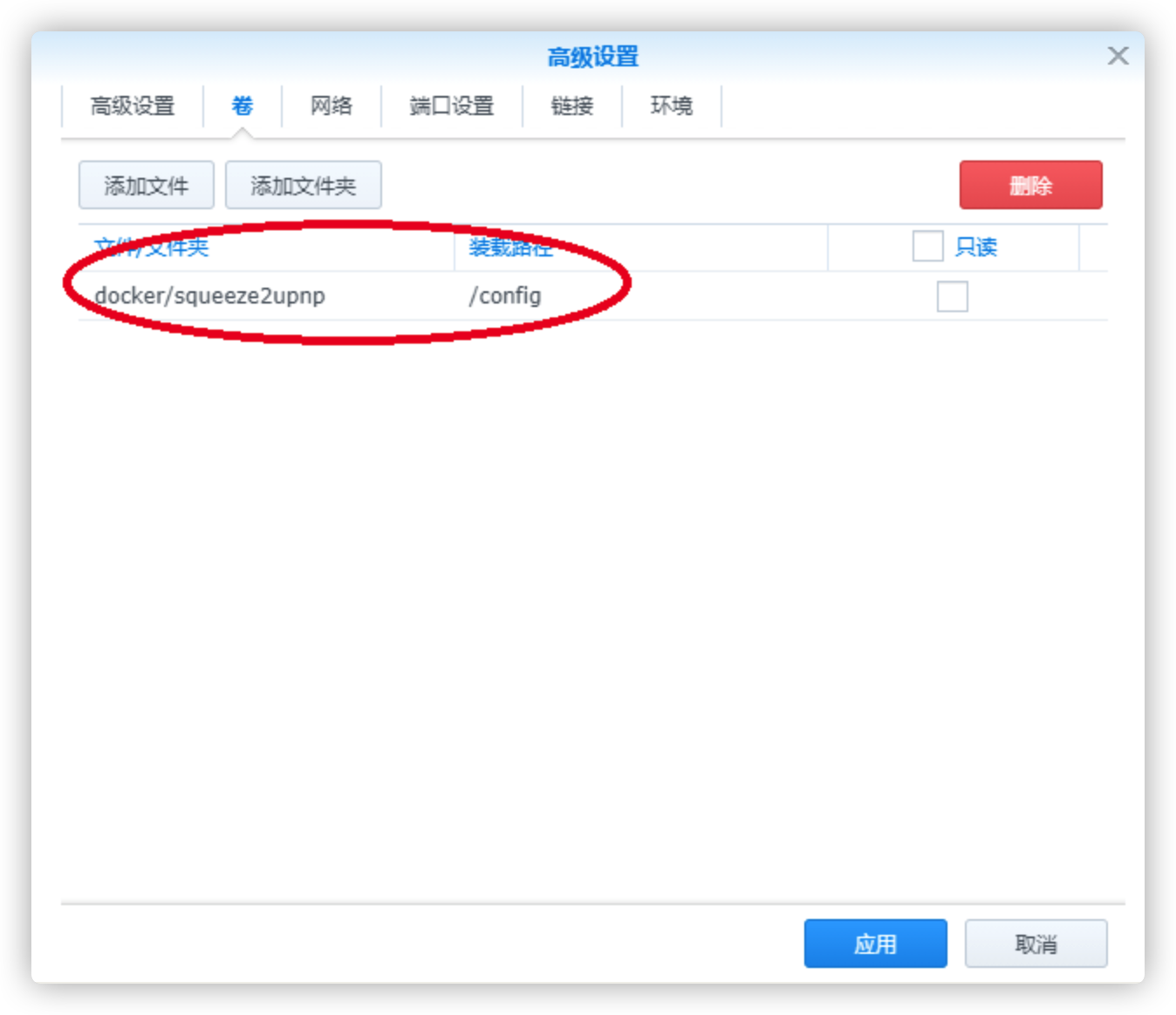

在NAS上创建一个保存配置文件(config.xml)的目录，并挂接到容器的/config目录

挂载配置目录

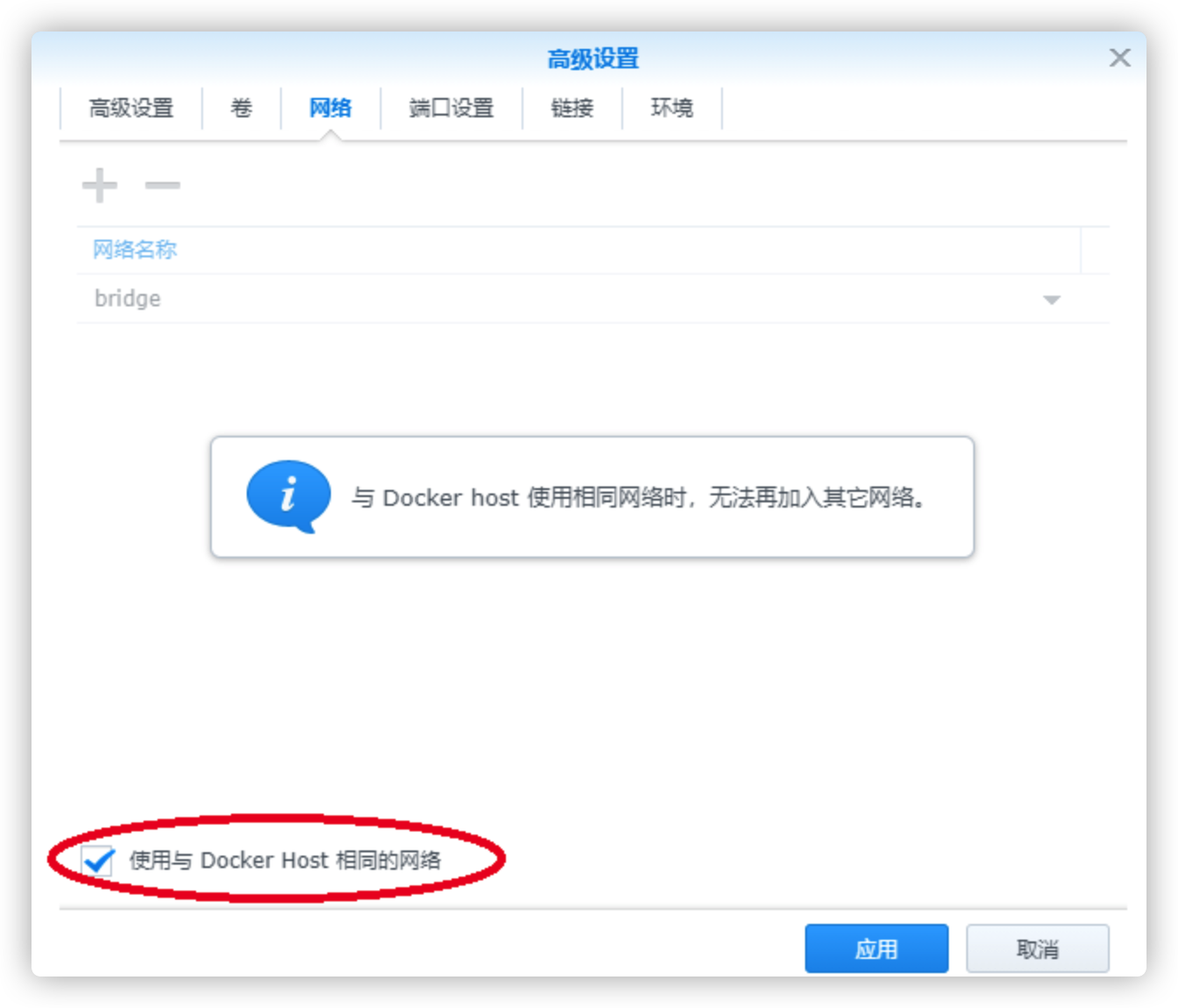

因为squeezeupnp涉及范围端口的使用，所以使用host网络

配置网络

应用后，一路“下一步”即可启动容器。

创建容器

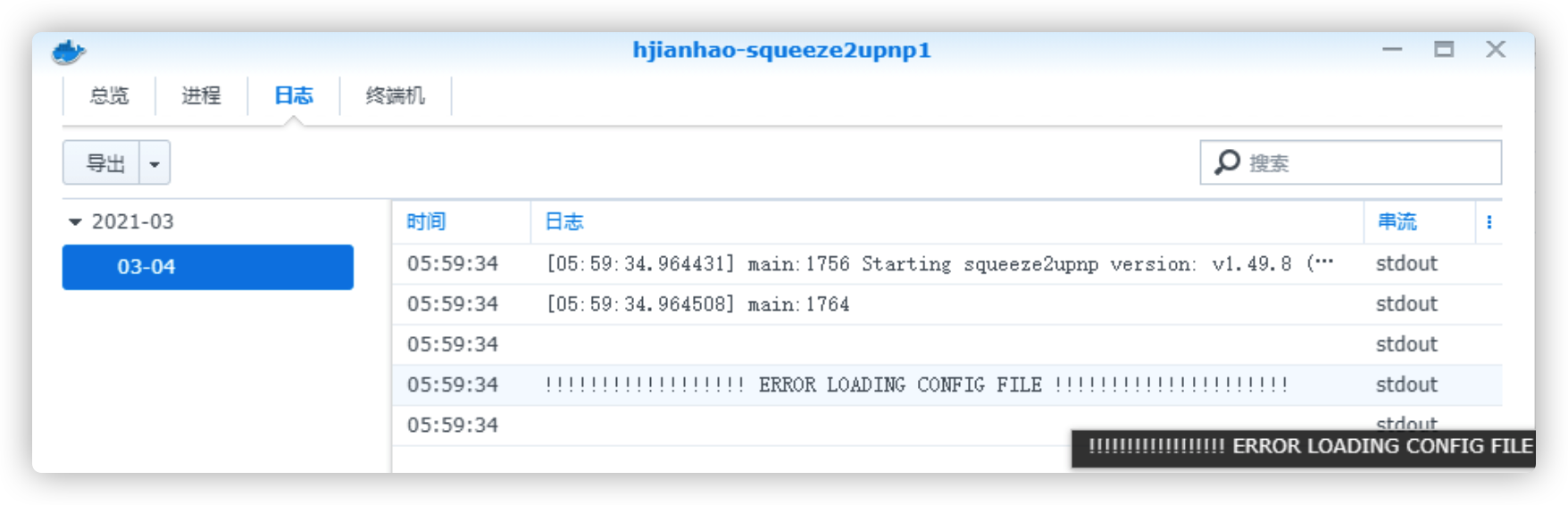

第一次容器虽然启动了，但是功能是失效的，从上面的说明可以看到此时还没有配置文件（config.xml), 点击“详情”按钮弹出容器信息窗口，从“日志”标签中可以看到，加载配置文件失败

启动失败日志

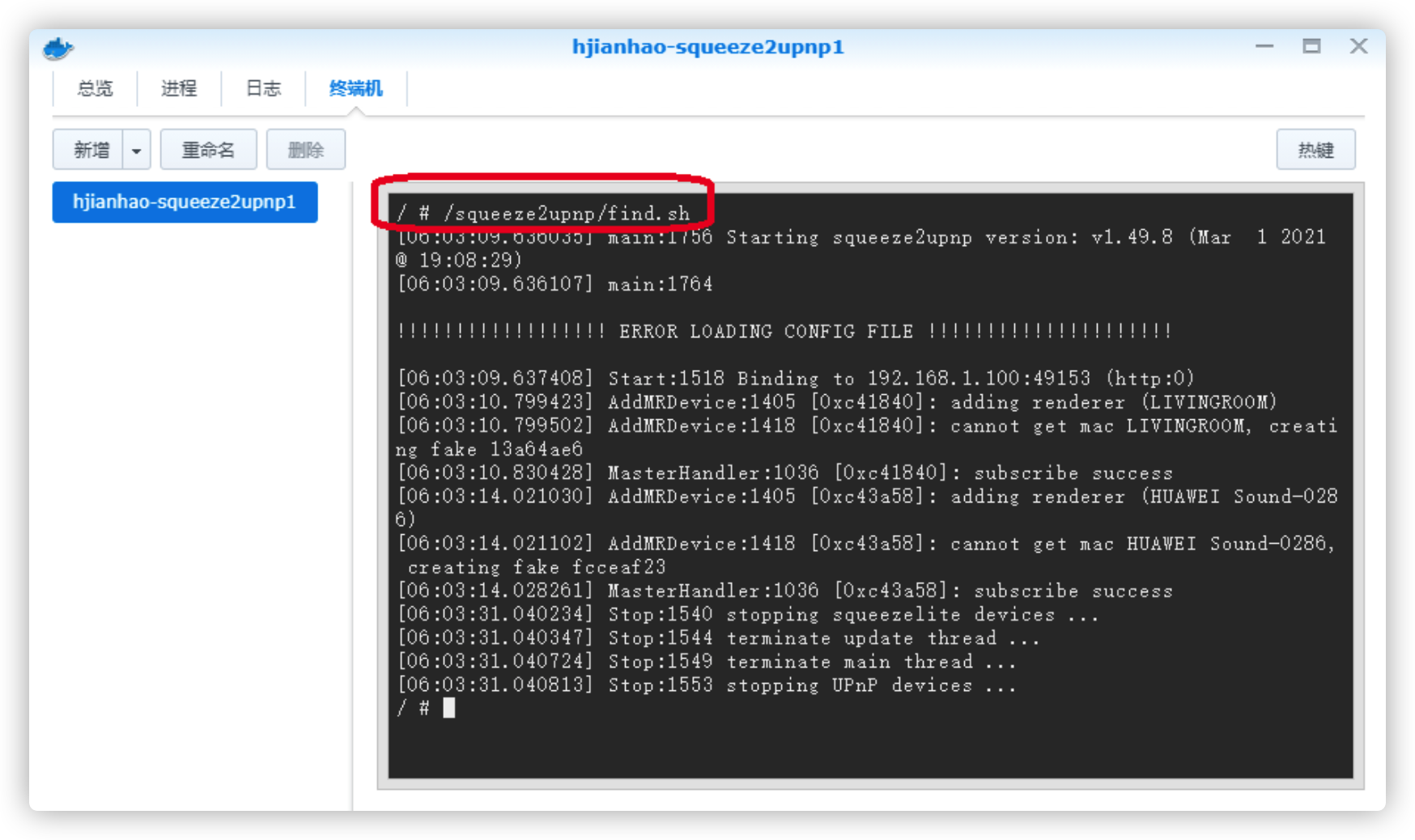

此时我们进入“终端”标签，执行/squeeze2upnp/find.sh，用于发现DLNA Render设备，并生成配置文件

发现设备

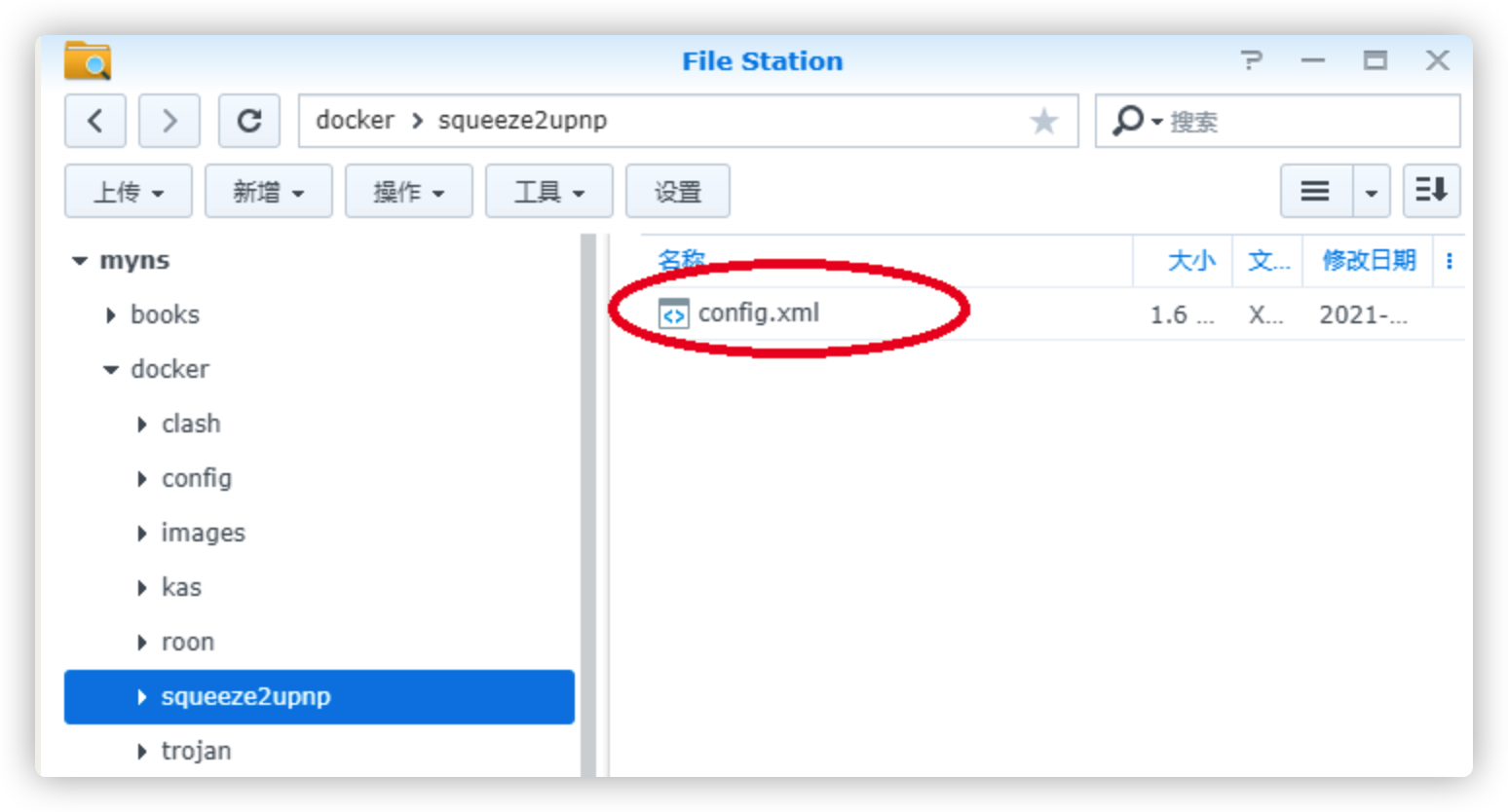

执行完成后，使用“Ctrl+D”退出并停止容器运行。此时在你挂载的配置文件目录中就会有"Config.xml"配置文件。

配置文件

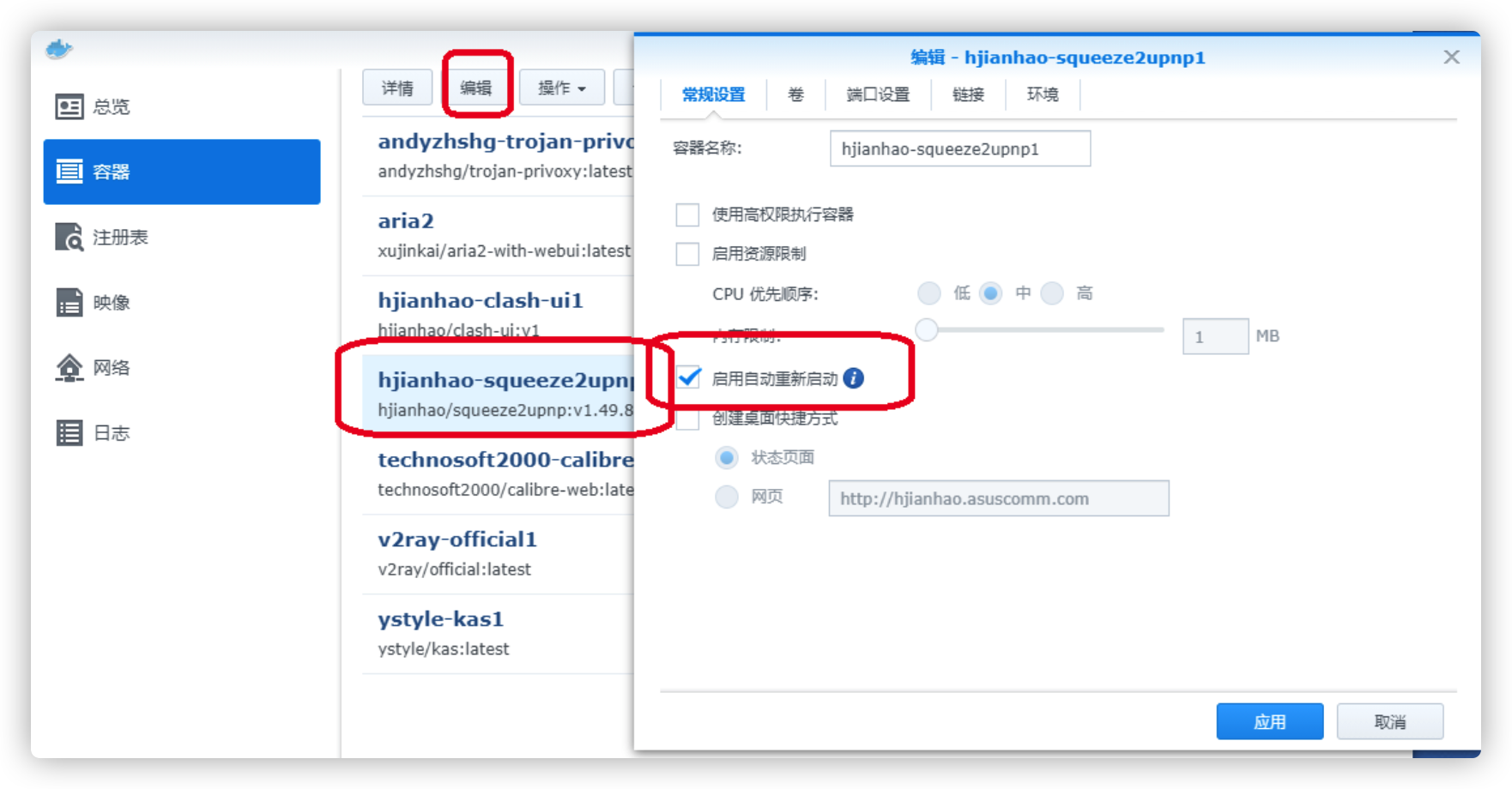

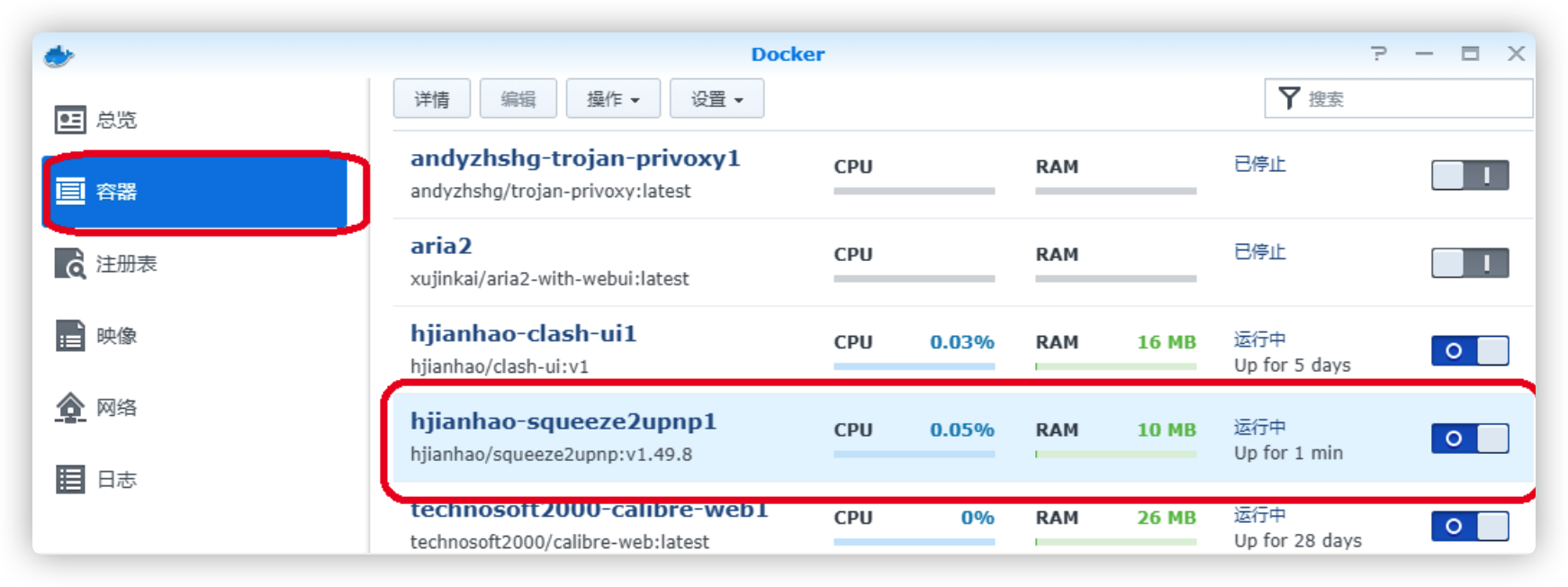

然后配置按前面对配置文件的描述修改配置文件，再重启容器即可。重启容器前最好将自动重启勾上

配置文件

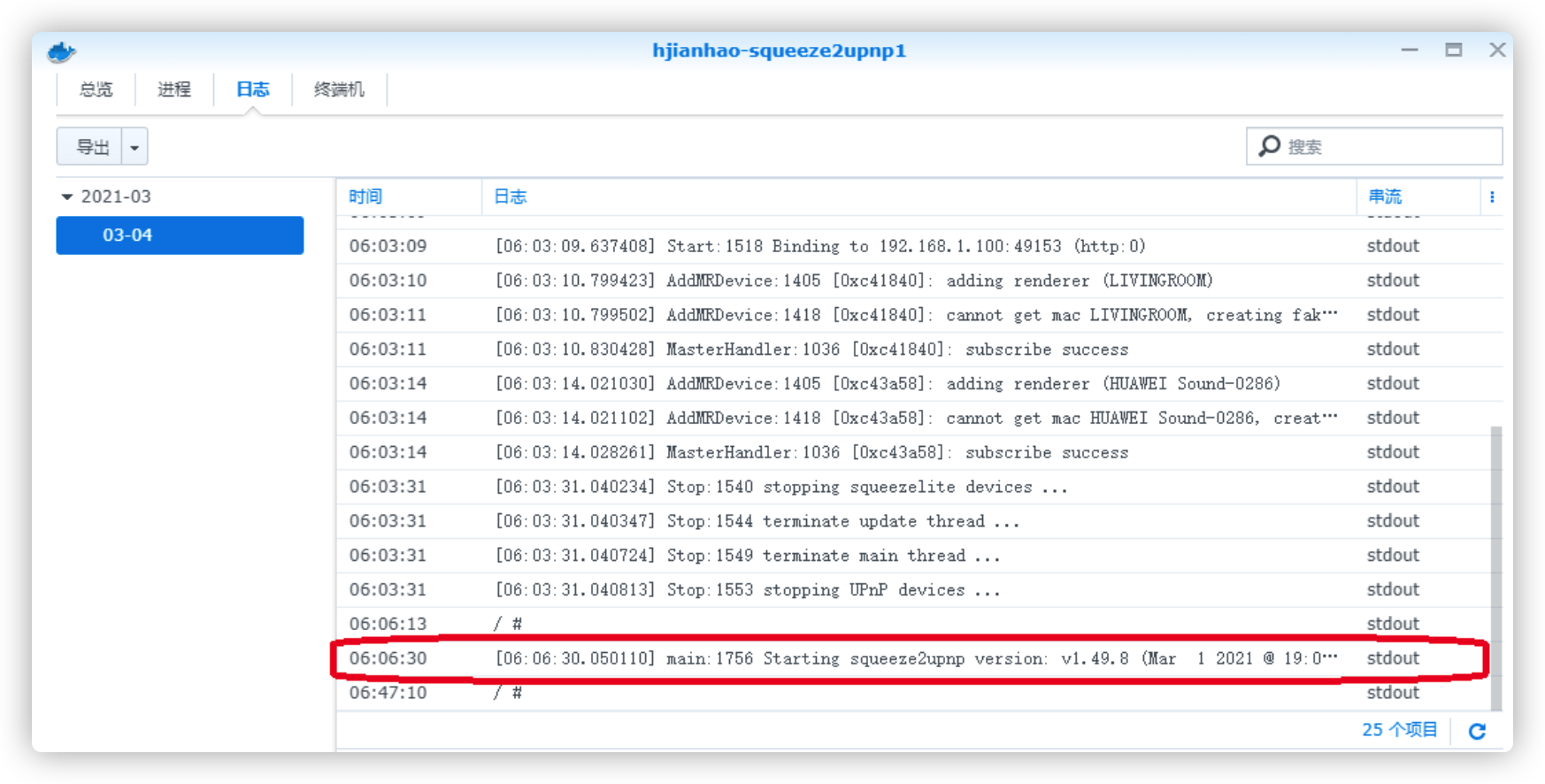

启动成功后，只有一行日志

配置文件

通过桥连接解码器

除了上面提到的通过squeeze2upnp转换用DLNA连接解码器外，还有其他的连接解码器的方式：

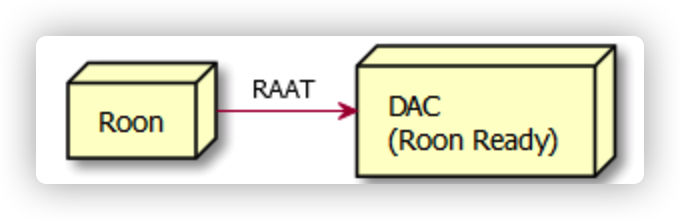

也可以通过RAAT接入Roon Ready的解码器（前提是解码器支持Roon Ready）

这种方式比较简单，只要你的解码器支持Roon Ready且解码器和Roon core在同一个局域网网段，就可以相互发现，不用配置。因为简单且我的解码器不支持Roon Ready就不在这里赘述了

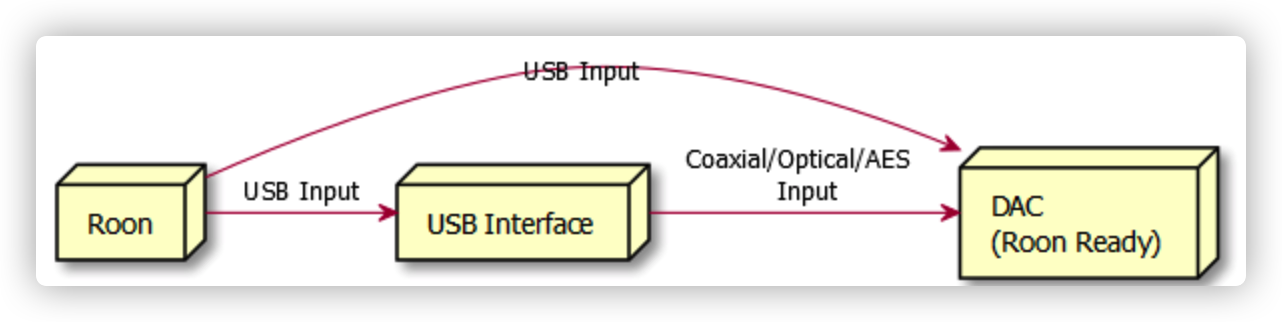

Roon Core通过USB输出接入解码器，包括直接接入到解码器的USB输入，或者通过解码器界面转换为同轴和光纤输入解码器

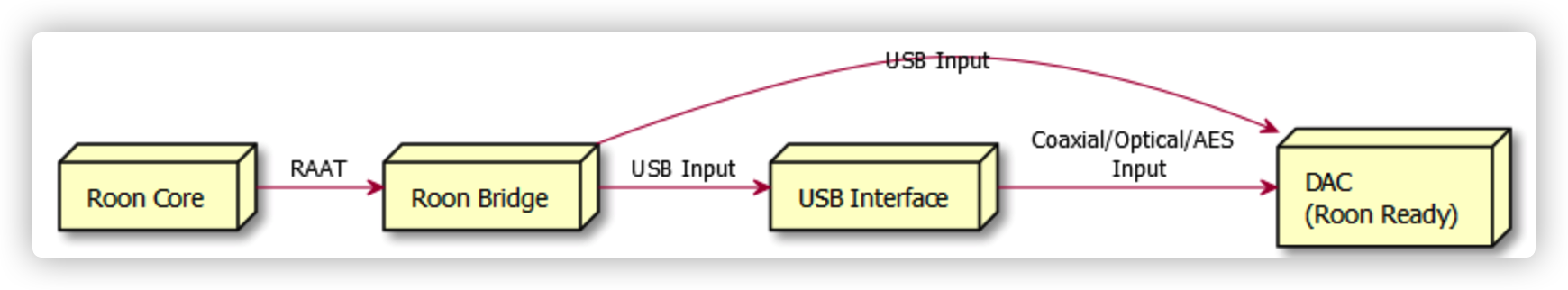

Roon Core通过RAAT协议接入Roon Bridge，然后Roon Bridge接入解码器，接入方式和上面说的Roon Core类似

这里主要介绍第三种，因为Bridge可以:

让Roon Core和解码器的位置摆放更为灵活，只要Bridge接近解码器即可。
Bridge使用树莓派这种低功耗设备可以比Core更容易避免干扰，同时电源也更好处理。
多个Bridge可以让Roon接入和控制多个房间的音响设备。

因为我个人的主音响系统以DLNA为主，因为我的解码器出声最好的就是DLNA接入，其他数字接入都稍微差一些。所以树莓派做Bridge一个是做对比测试，另一个方面是作为我一个房间耳放的接入。这样我就可以用Roon控制在我的耳放上播放音乐。

树莓派做Roon Bridge是性价比非常高的Roon Bridge设备，功耗低，价格低，USB输出较好，I2S数字音频卡多，电源好处理。

在树莓派上装Roon Bridge

如果树莓派专用于Roon Bridge，则最好安装volumio，moode，RoPieee这类已经预先集成了Bridge软件的，比较简单。

因为我的树莓派还需要跑其他的软件，所以我是预装了系统再手工安装Roon Bridge。也比较简单

官方有Linux安装指导：https://help.roonlabs.com/portal/en/kb/articles/linux-install

要选对架构，对于树莓派4，如果是32位系统，用armv7hf，我用的系统是64位的，所以使用armv8，安装只有下面三个指令

$ curl -O http://download.roonlabs.com/builds/roonbridge-installer-linuxarmv8.sh
$ chmod +x roonbridge-installer-linuxarmv8.sh
$ sudo ./roonbridge-installer-linuxarmv8.sh

取消安装在执行脚本加上参数uninstall，如：

sudo ./roonbridge-installer-linuxarmv8.sh uninstall

安装完成后会有安装结果提示，看是否安装成功。

重要提示: 安装完成后，可能会出现在Roon的关于里面可以看到桥，但是在音频里面看不到输出设备，应该是树莓派没有启动音频设备，需要修改config.txt文件，将dtparam=audio=on这一行的注释弃掉（删除前面的#号）

除了USB输出外，也可以给树莓派添加I2S音频扩展卡，通过同轴/平衡/光纤输出到解码器。

如果选用的是兼容HiFiBerry系列的显卡，可以参考： https://www.hifiberry.com/docs/software/configuring-linux-3-18-x/

以我买的带平衡和光纤输出的兼容HiFiBerry Digi+的扩展版为例，修改/boot/config.txt

注释掉dtparam=audio=on
添加dtoverlay=hifiberry-dac

重启树莓派即可。然后用aplay指令可以看到I2S声卡

aplay -l
**** List of PLAYBACK Hardware Devices ****
card 0: sndrpihifiberry [snd_rpi_hifiberry_digi], device 0: HifiBerry Digi HiFi wm8804-spdif-0 [HifiBerry Digi HiFi wm8804-spdif-0]
  Subdevices: 1/1
  Subdevice #0: subdevice #0

通过VPN实现远程ROON

打通WAN连接服务器

首先要像运营商（如电信宽带）申请公网IP。
申请一个免费域名，同时将域名设置动态映射。这个每家域名提供商具体不一样，根据指导去配。

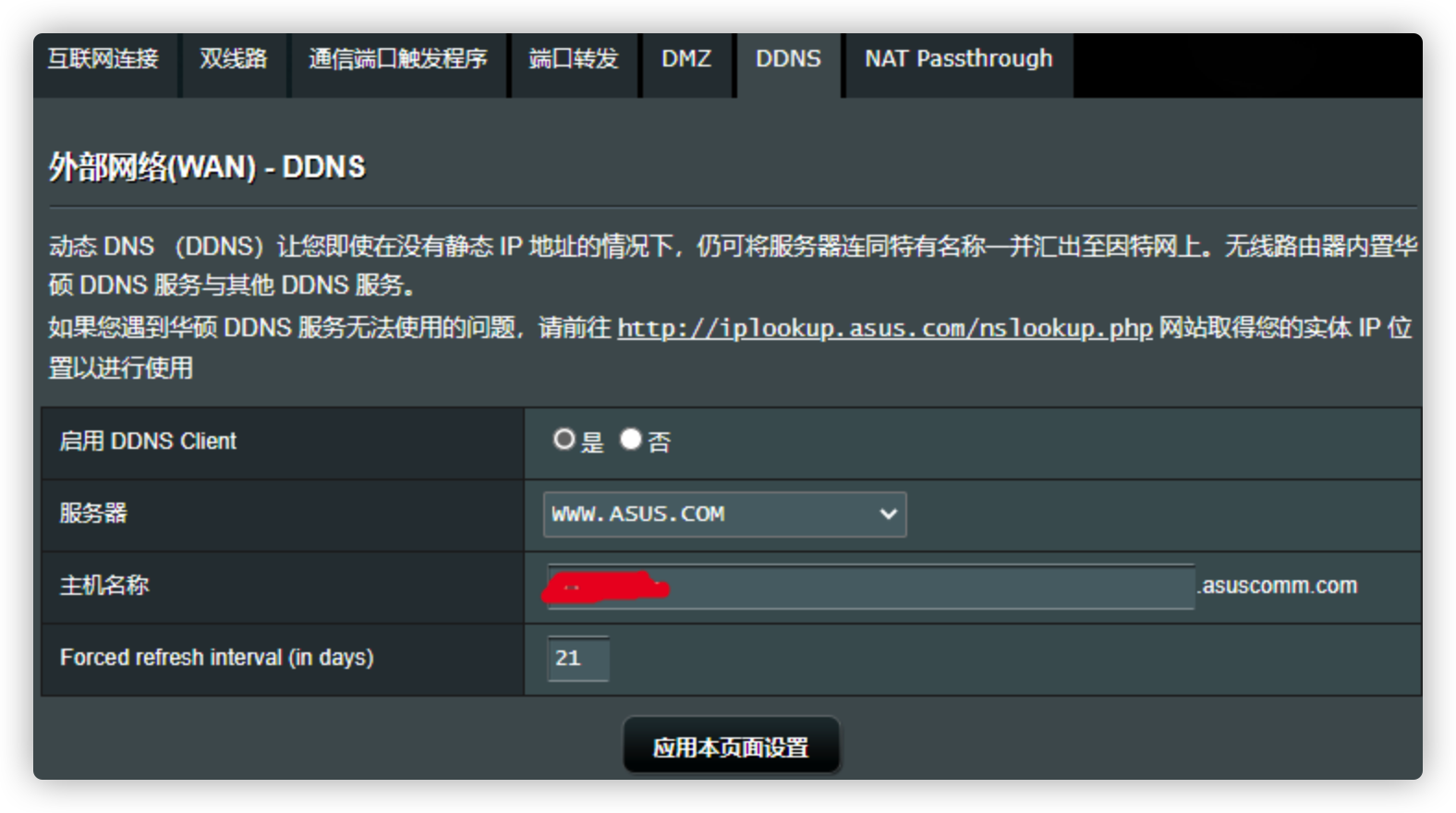

公网IP一般是动态的，会变化的，使用DDNS来做动态映射，以下以梅林固件的路由器为例：

服务器选择不同域名提供商，然后输入用户名等参数

搭建VPN服务器

以威联通QVPN为例

安装QVPN套件
启动L2TP/IPSec服务器
其中10.2.0.0是VPN虚拟机局域网的网段

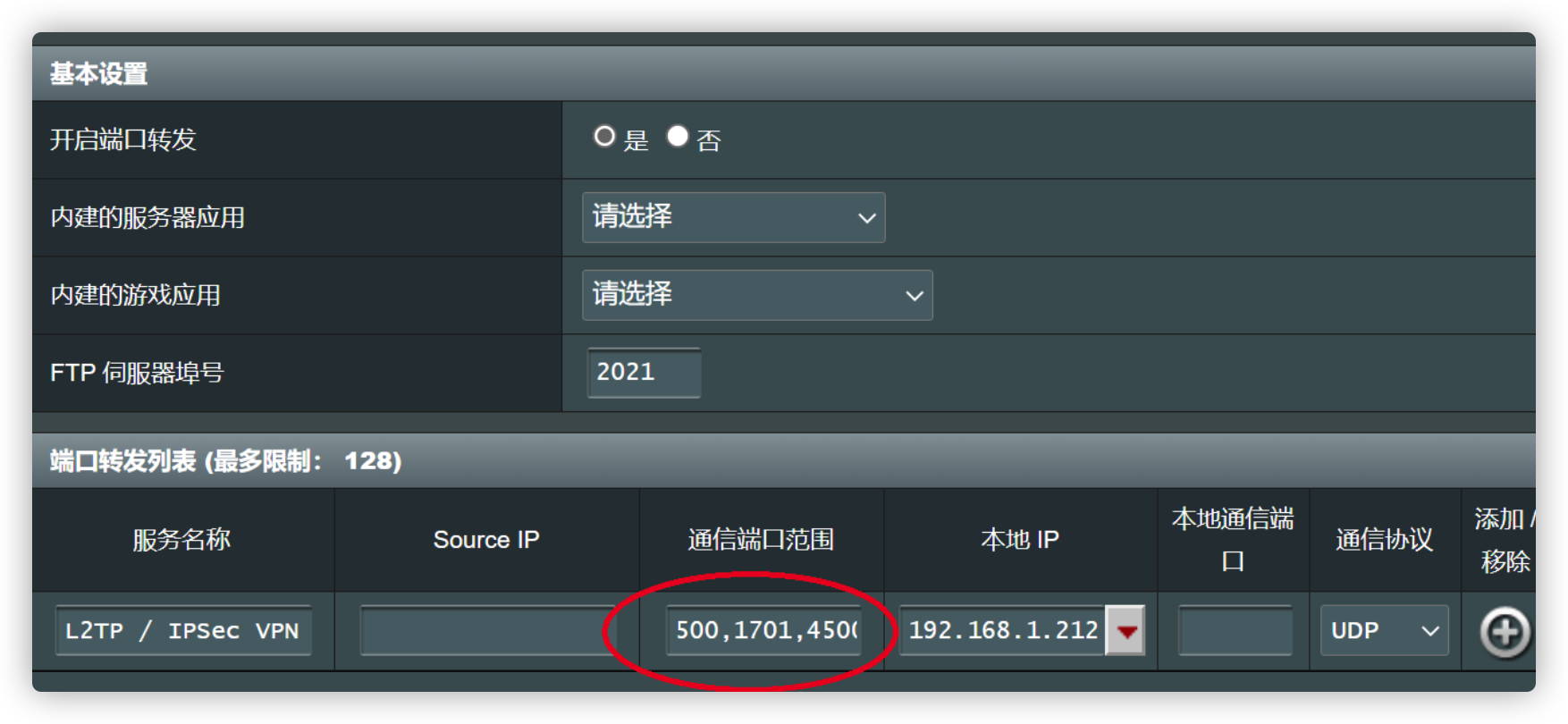

在路由器做端口映射，将以下端口流量导向NAS UDP:500 UDP:4500 UDP:1701

端口映射

远程机器连接VPN服务器

a. 用户名和密码是你创建VPN服务器的NAS用户用户名和密码 b. 共享密钥是第2步设置的预共享密钥

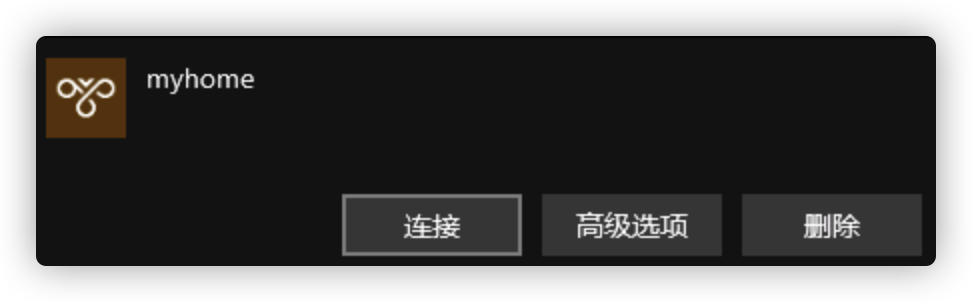

进行连接

在Windows上创建VPN连接

连接后会增加一个虚拟网卡

PPP 适配器 myhome:

   连接特定的 DNS 后缀 . . . . . . . :
   本地链接 IPv6 地址. . . . . . . . : fe80::ecdd:7a2a:228e:9b30%51
   IPv4 地址 . . . . . . . . . . . . : 10.2.0.1
   子网掩码  . . . . . . . . . . . . : 255.255.255.255
   默认网关. . . . . . . . . . . . . : 0.0.0.0

同时你也可以访问NAS所在局域网的地址例如

ping 192.168.1.100

此时你的Windows和NAS已经处在一个虚拟局域网下，启动远程计算机上的Roon就可以连接NAS上跑的Core了。

此时你看到Roon Core的IP地址是刚才建立的VPN的网段（Core机器上也有一个虚拟网卡）

同时也可以发现远程Windows机器上连接的音频设备用于播放
